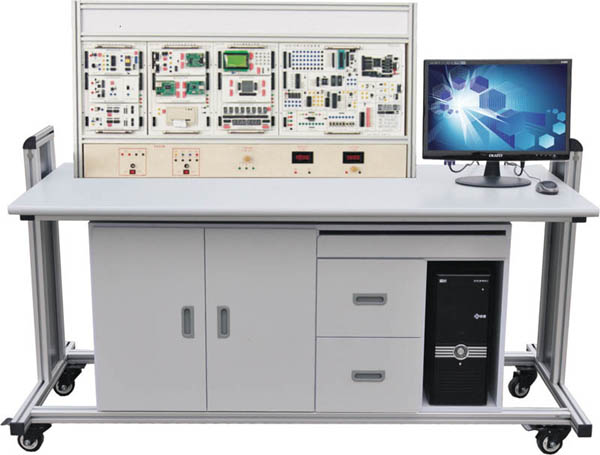

HY-105D型單片機、CPLD/FPGA開發綜合實驗裝置 一、 產品概述 單片機 ·CPLD/FPGA 開發綜合實驗裝置針對各高等院校須同時開設 “ 單片機 ” 和 “CPLD/FPGA” 教學的需求，本企業研發了單片機 · CPLD/FPGA 開發綜合實驗裝置 。它集 MCS-51 單片機、 CPLD/FPGA 及綜合等技術于一體，提供了優化的軟件和硬件集成資源，適合 “ 單片機原理及接口技術 ” 、 “CPLD/FPGA 原理及其應用技術 ” 教學大綱的要求，實驗系統提供了豐富的硬件接口電路和功能模塊，并提供各種接口電路的應用范例和測試程序以及詳細的應用說明，幫助用戶快速地掌握這些接口的應用方法，是各高等院校開展單片機、 CPLD/FPGA 教學、課程設計、電子設計競賽及科研開發的要求設備。
二、單片機 ·CPLD/FPGA 開發綜合實驗裝置 系統特點 1 、 MCS-51 單片機系統 豐富的接口電路，這些單片機接口電路涵蓋了 MCU 的各個應用領域，并能夠提供用戶 領先的應用和設計的方法。 CPU 芯片引腳引出，可以任意的連接自己的實際應用系統。配有專業的 hy-3000 型高性能 MCS-51 硬件仿真器， 64K 數據空間、 64K 程序空間全部開放，不占用 CPU 資源，采用雙 CPU 模式，仿真 CPU 和用戶 CPU 獨立運行，具有編輯、編譯、下載、單步、跟蹤、斷點、運行等多種功能。上位仿真軟件支持匯編、 C 語言�？蛇\(yùn)行于 WIN98/2000/NT/XP 操作系統平臺。 2 、 CPLD/FPGA 系統，包含數字和模擬 EDA 系統 數字 EDA 系統配有 Altera 公司的 EP1K30 器件，具有 30000 門的 FPGA 芯片，可兼容多種電壓內核芯片。也可配置 Lattice 公司的 ISPLSI1032E 器件，具有 6000 門的 CPLD 芯片。 模擬 EDA 系統配有 Lattice 公司的 ispPAC 系列器件，配套專用編程下載線和下載軟件。 3 、可選配 C 8051F 020 單片機模塊，配備 EC5 仿真器。 4 、可選配我公司轉里產品 DAQ 數控式創新實驗平臺 , 可完成如四層電梯、交通燈控制、水塔水位自動控制等多達 15 個創新實驗。 三、單片機 ·CPLD/FPGA 開發綜合實驗裝置 技術性能 1 、輸入電源：單相三線 220V±10% 50HZ 2 、工作環境：溫度 -10 ℃ ~+ 50 ℃ 相對濕度 <85% （ 25 ℃ ） 海拔 < 4000m 3 、絕緣電阻：大于 3MΩ 4 、裝機容量：小于 0.5Kva 5 、外形尺寸： 135cm ×60clm× 140cm ，以產品實物為準 四、單片機 ·CPLD/FPGA 開發綜合實驗裝置 系統配置 1 ．控制器單元掛箱：掛箱主要用于插接不同的 CPU 模塊。掛箱上包含了 CPU 模塊的接口插座和基本實驗電路及系統擴展電路，可單獨完成大部分的基本實驗，掛箱上有三個 (40P 、 40P 、 20P) 扁平電纜接口槽用于和其他掛箱連接。掛箱上的資源如下：
控制器單元掛箱支持 CPU 模塊和譯碼模塊：
2. 信號轉換單元掛箱：掛箱上有三個（ 40P 、 40P 、 20P ）扁平電纜接口槽用于和控制器單元掛箱信號連接。 掛箱支持的模塊：
3 ．通信與打印機單元掛箱：掛箱上有三個（ 40P 、 40P 、 20P ）扁平電纜接口槽用于和其他掛箱信號連接，打印機裝在掛箱的底板上。 掛箱支持的模塊：
4 ．顯示與鍵盤單元掛箱：掛箱上有三個（ 40P 、 40P 、 20P ）扁平電纜接口槽用于和其他掛箱信號連接。 掛箱支持的模塊：
、對象掛箱 ( 一 ) ：掛箱上有三個（ 40P 、 40P 、 20P ）扁平電纜接口槽用于和其他掛箱信號連接。 掛箱支持的模塊：
6 、對象掛箱 ( 二 ) ：掛箱上有三個（ 40P 、 40P 、 20P ）扁平電纜接口槽用于和其他掛箱信號連接。 掛箱支持的模塊：
7 、 EDA 掛箱（一）（數字 EDA 系統 CPLD/FPGA ）
、 EDA 掛箱（二）（模擬 EDA 系統） LATTICE ispPAC 系列器件 IspPAC10 及相關外圍、下載電路。
五、實驗項目 1 、 MCS-51 單片機實驗項目： 軟件部分實驗：
硬件部分實驗：
2 ． CPLD/FPGA 模塊實驗 基本實驗：
模塊實驗：
模擬 EDA 實驗：
