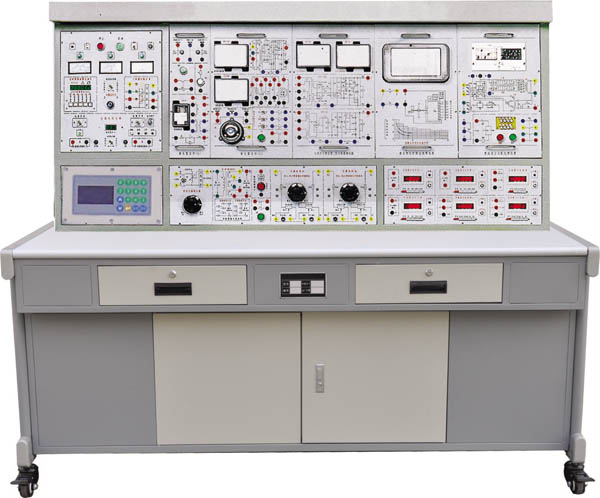

HYDLS-01B型電力系統繼電特性及繼電保護實驗裝置
電力系統繼電特性及繼電保護實驗裝置是根據目前各高校《電力工程》、《繼電保護》、《工廠供電》等多門專業課程的教學內容，并結合生產實踐的實際應用而開發設計的新型實驗裝置，能對發電廠、變電所及工廠中繼電器、繼電保護、電氣二次控制回路等教學實驗內容進行操作實驗，適用于電力類、電氣類各專業相關課程的教學實驗。
一、產品特點
實驗項目齊全，綜合了目前國內各類院�！半娏ο到y(tǒng)繼電保護”、“工廠供電”等課程的實驗項目，實驗內容豐富，設計合理，有利于拓寬學生的知識面。
實驗裝置具有良好的兼容性和可擴展性。實驗裝置采用平臺式設計，實驗?zāi)K采用組件式，各�？筛鶕�(jù)實驗教學需要，靈活選用實驗?zāi)K，以后需增加實驗的深度和廣度，只需添加部件即可。
實驗裝置的直觀性強。各繼電器均為凸出式，安裝在面板的表面，學生可清晰地看到各種繼電器的動作，方便地對繼電器整定值進行調節，同時，在各面板上均畫有繼電器等部件的電氣原理圖，完全和教材相符，有利于學生對書本知識的理解，提高實驗效果。
實驗裝的整套性強，實驗中需要的交直流電源、儀器儀表、繼電器及其實驗連接專用導線等所有部件配置齊全，學校購買時，不需要添加任何設備，即可完成所要求的實驗內容。
實驗的真實性，實驗中所采用的繼電器均為目前電力系統現場采用的繼電器，較好地反映了電力系統的現狀，為學生畢業后能夠迅速地從事繼電保護系統的設計、安裝、調試、檢修等工作打下了良好的基礎。
結構合理性。整個結構采用三層框架式，面板排序按照實際線路的流程排列，實驗功能塊明晰，精心的設計使實驗者對系統的理解，接線方便，提高了實驗效率。
完善的保護措施，實驗裝置提供了漏電斷路器等各種人身安全保護措施，實驗導線采用全封閉塑料導線，確保學生操作安全。各種儀表，電源均接有完善的保護功能。
二、實驗項目
1、繼電特性
(1)電流繼電器特性實驗
(2)閃光繼電器特性實驗
(3)電壓繼電器特性實驗
(4)三相一次重合閘裝置實驗
(5)電磁型時間繼電器實驗
(6)整流型方向阻抗繼電器特性實驗
(7)中間繼電器特性實驗
(8)差動繼電器實驗
(9)信號繼電器特性實驗
(10)功率方向繼電器特性實驗
(11)晶體管負序電壓繼電器實驗
(12)反時限過流繼電器特性實驗
(13)沖擊繼電器特性實驗
2、線路保護
(1)6-10KV線路過電流保護實驗
(2)自動重合閘后加速保護電路
(3)低電壓?jiǎn)?dòng)過電流保護及過負荷保護實驗
(4)功率方向過流保護實驗
(5)重復動作手動復歸中央信號裝置實驗
(6)反時限過流保護動作特性實驗
(7)重復動作自動復歸中央音響信號裝置實驗
(8)距離保護及階段式方向距離保護整定實驗
(9)具有燈光監視的斷路器控制回路實驗
(10)單側電源輻射式輸電線路三段式電流保護實驗
(11)自動重合閘前加速保護實驗
3、綜合實驗及考核實驗（由學生自行設計線路進行考核）
(1)過流保護與三相自動重合閘實驗與考核
(2)低電壓?jiǎn)?dòng)過電流保護與自動重合閘(后加速)綜合實驗與考核
(3)電流閉鎖電壓速斷保護與自動重合閘(后加速)綜合實驗與考核
(4)過電壓保護與自動重合閘(后加速)綜合實驗與考核
(5)三段式電流保護與自動重合閘(后加速)綜合實驗與考核
(6)過電流保護與自動重合閘(前加速)綜合實驗與考核
(7)低電壓?jiǎn)?dòng)過電流保護與自動重合閘(前加速)綜合實驗與考核
(8)電流閉鎖電壓速斷保護與自動重合閘(前加速)綜合實驗與考核
(9)過電壓保護與自動重合閘(前加速)綜合實驗與考核
(10)三段式電流保護與自動重合閘(前加速)綜合實驗與考核
|
